Equipo de vertido a presión de vacío Máquina de fundición de resina a vacío Sistema VPI

El equipo de fundición de vacío deberá estar equipado con un equipo de fundición de vacío.

De acuerdo con las necesidades de producción del usuario y los años de experiencia acumulada de la empresa en la fabricación de equipos de vertido y especificaciones de diseño,se determina el siguiente esquema técnico para una mayor discusión y negociación entre ambas partes:.

El equipo propuesto es adecuado para la fundición al vacío de transformadores con resina epoxi premezclada de dos componentes.

1. DISPOSICIONES generales

1. Esta propuesta propone los requisitos técnicos para el diseño, la estructura, el montaje final, el ensayo y el funcionamiento de los equipos.
2. La presente propuesta establece los requisitos técnicos mínimos y el proveedor deberá suministrar productos de alta calidad que no sean inferiores a esta especificación.
3. Cuando el contrato entre en vigor, el proveedor deberá presentar al demandante un calendario de producción que cumpla los requisitos de la fecha de entrega del contrato.
4. El dibujo de la disposición del equipo, el dibujo de la condición básica, el dibujo eléctrico y el dibujo de la estructura del componente principal proporcionados por el proveedor no se pondrán en funcionamiento hasta que el solicitante lo confirme..El proveedor deberá modificar incondicionalmente los problemas que no cumplan los requisitos de la presente especificación técnica en los dibujos.
5. La especificación del equipo incluirá el principio de funcionamiento, la estructura, las instrucciones de instalación, los métodos de funcionamiento y las precauciones, los fallos y soluciones comunes, los proveedores,modelos y especificaciones y otros datos técnicos pertinentes de todo el equipo y de todos los sistemas importantes.
6. El proveedor será responsable del rendimiento y de la fiabilidad operativa del equipo, así como del diseño, fabricación, transporte, instalación,puesta en marcha y producción de ensayo del equipoImplementación del proyecto llave en mano.
7. El proveedor garantiza que proporcionará tecnología aplicable, madura y probada para el equipo de vertido.

Las piezas de repuesto y las piezas de repuesto que puedan funcionar normalmente dentro de un año serán entregadas gratuitamente.

2. El diseño de este conjunto de equipos adopta las siguientes normas, manuales y normas pertinentes.

1. Esta especificación técnica para los equipos de vertido al vacío
2. GB9115.1-2000 "Flanca de vacío"
3. JB/T6533-97 Bomba de vacío giratoria con válvula
4. Pompas de vacío para raíces JB/T7674-95
5. GB/T6709-96 "Tubos de vacío y accesorios"
6. JB1090-1092 "Tipo y tamaño de sello de caucho para vacío"
7. GB191 "Símbolo gráfico del embalaje, el almacenamiento y el transporte"
8. Manual de diseño del vacío, Instituto de Física de Lanzhou
9. Manual de diseño del sistema de vacío, Universidad del Noreste
10. GB/T5226.1-1996 "Maquinaria industrial y equipos eléctricos Parte I: Condiciones técnicas generales";

3. Características del equipo

1. El equipo de vertido al vacío del presente esquema es aplicable al tratamiento de vertido al vacío de transformadores y reactores de vertido.
2. Este régimen refleja los requisitos de ahorro de energía y protección del medio ambiente.La vida útil de la placa de calefacción eléctrica especialmente fabricada es más de 3 veces la de la placa de calefacción alemana importada, y la potencia de calefacción es del 75% de la placa de calefacción alemana importada. es el verdadero sentido de ahorro de energía, productos de protección ambiental.
3. Sistema de filtración único, puede evitar eficazmente el vapor de resina en la bomba de vacío.

4Propuesta técnica

1. Composición del equipo

2. Indicadores técnicos y parámetros del equipo:
   1. Para el agua de agua de agua de agua de agua
   2. La velocidad de bombeo de la bomba de bombeo principal del sistema de vacío es de 300L/S.
   3. La temperatura de trabajo del tanque de vertido es de 70 ~ 85 °C
   4. Grado de vacío final del tanque de vertido (en frío, sin carga) ≤ 50 Pa
   5. La velocidad de fuga del tanque de vertido ≤ 50 Pa.L/S
   6. El vacío de trabajo del tanque de vertido es de 50 ~ 100Pa
   7. El equipo adopta la medición manual y la mezcla dinámica de materiales.
   8. El equipo adopta el proceso de fundición al vacío.
   9. El tanque de mezcla adopta calefacción eléctrica, aceite de conducción térmica como medio de transferencia de calor y control automático de la temperatura.Todas las partes de calefacción están aisladas con materiales de aislamiento térmico, y el tanque de vertido está blindado con placa de acero inoxidable (SUS430); el tanque de mezcla está blindado con placa de acero delgada y recubierto en la superficie.La temperatura superficial de la capa de aislamiento no será superior a 20 °C a temperatura ambiente.
3. EQUIPAMENTO Energía, agua, fuente de aire y condiciones básicas

Los requisitos (EQUIPADO PARA EL USUARIO: fuente de alimentación, compresor de aire):

1. Potencia nominal: 80kw, 380V, 50Hz, gabinete especial de distribución de cinco cables de tres fases, energía conectada al gabinete de control eléctrico.
2. Fuente de agua: presión ≥ 0,2Mpa, consumo máximo 3m3/h, temperatura del agua ≤ 25°C.
3. Aire comprimido: 0,4 ~ 0,6Mpa, consumo máximo de 0,3m3/min
4. Hacer la base, el marco de acero y la vía exterior del tanque incrustado de acuerdo con nuestros dibujos de diseño.

4. Condiciones técnicas de cada sistema:
   1. Un conjunto de depósitos de desgasificación para mezclas al vacío de 400 litros

Especificación técnica y aplicación del depósito

El volumen efectivo es de 400 litros

Aceite de conducción térmica 10 kW

El vacío final: 50 Pa (sin carga, en estado frío)

No hay fugas de carga: 50Pa.L/S

Temperatura de funcionamiento: 60 ~ 80 °C

Temperatura de la superficie del tanque Temperatura ambiente +20°C

Equipado con un dispositivo de control de frecuencia, puede ajustar la velocidad de elevación de agitación de acuerdo con la viscosidad del material;

Aislamiento de lana de roca, placa de acero inoxidable (SUS430, de 1,5 mm de espesor) blindada, recubrimiento de superficie

Este tanque se utiliza para mezclar resina epoxi y mezcla de agentes curantes y desgasificación al vacío.

El tanque de mezcla se instala en el lado principal de vertido del tanque de vertido al vacío para aumentar la producción.

Accesorios para el cuerpo del tanque:

Cubierto de mezcla de 400 litros:

4.2 Un conjunto de depósitos de vacío (presión atmosférica) Sistemas de depósito de vacío especificaciones técnicas y usos:

El tamaño de la pared interior del tanque horizontal: Φ2000 mm × 2400 mm

El vacío final: 50 Pa (sin carga, en estado frío)

No hay fugas de carga: 50Pa.L/S

Temperatura de funcionamiento: 70 ~ 85°C

Temperatura de la superficie del tanque: temperatura ambiente +20°C

El supervisor de la fundición adopta una válvula neumática de bolas para la alimentación, y puede ajustar la válvula de fundición de vacío realmente necesaria de acuerdo con el número de productos.La interfaz de brida de repuesto de la tubería de fundición está reservada para futuras mejoras.

El tanque de vertido es horizontal, la puerta del tanque se abre de lado y el cuerpo del tanque es de estructura de tanque de vertido al vacío.

El proceso de fundición al vacío puede optimizar el proceso de fundición, aumentar la permeabilidad del material y, finalmente, lograr el efecto de reducir el índice de liberación del producto.

Bloquear la tarjeta de la lata manualmente después de cerrar la puerta de la lata en su lugar.

La carrocería del tanque está instalada en el suelo, y el tren ligero y el carro de trabajo (reforzado) están provistos en el tanque.

La superficie exterior del tanque se calienta mediante una placa eléctrica de calefacción.

La altura de la vía dentro del tanque debe coincidir con la vía del carrito de transferencia fuera del tanque (autohecha por el usuario del carrito de transferencia fuera del tanque),para facilitar el acceso del tranvía;

Aislamiento de lana de roca, chapa de acero inoxidable (SUS430) de procesamiento blindado.

El cuerpo del tanque está provisto de otras interfaces para cumplir con los requisitos tecnológicos.

En el caso de las instalaciones de acondicionamiento

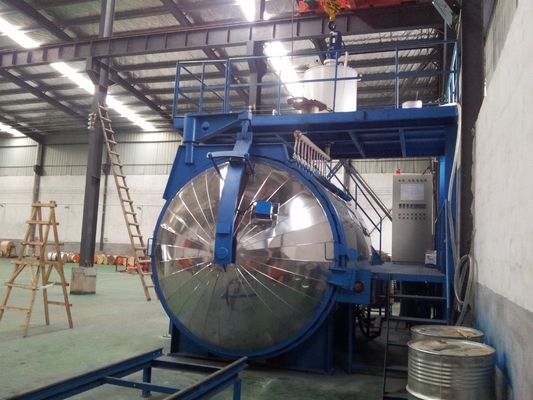

Equipo de fundición al vacío

4.3 DEUS SETES DE SISTEMA DE CALENTAMENTO Los sistemas de calefacción de las instalaciones de calefacción de las instalaciones de calefacción de las instalaciones de calefacción de las instalaciones de calefacción de las instalaciones de calefacción de las instalaciones de calefacción de las instalaciones de calefacción

4.3.1 Cada unidad del equipo está controlada por un sistema de control de temperatura independiente, que es conveniente para cada unidad para ajustar la temperatura.El tanque de mezcla adopta el modo de transferencia de calor del aceite de conducción térmicaEl tanque de vertido es calentado directamente por la placa de calefacción eléctrica de Wuxi, control automático de temperatura, alarma de sobre-temperatura, 63 kW de potencia, la temperatura máxima de calentamiento de 130 °C.La temperatura de calefacción de todo el sistema de calefacción del tanque de mezcla puede ajustarse entre la temperatura normal y 80°C..

Configuración del sistema:

Sistema de calefacción para el tanque de mezcla final de 400 litros:

Sistema de calefacción para el depósito de vacío:

4.4 DOS SETES DE SISTEMAS DE VACUO (un total de 3 bombas de vacío):

4.4.1La velocidad máxima de bombeo de una unidad de roots de hoja giratoria a la unidad de vacío del tanque de vertido es de 300L/s. El vacío de trabajo del sistema se puede controlar entre 50 y 200Pa.Reducir la posibilidad de que el material se bombee en el sistema de vacío debido al alto grado de vacíoEl sistema está equipado con dos conjuntos de filtros especiales para evitar al máximo las impurezas en el gas bombeado y capturar el gas condensado condensable para proteger la bomba de vacío.

El número de unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga.

El número de unidad de control del sistema:
